Monitorowanie stanu silnika: ochrona agregatów skraplających i chłodni

O godzinie 2:30 w nocy silnik sprężarki w chłodni do przechowywania mrożonek o pojemności 600 m3 ulega przeciążeniu termicznemu. Do czasu przybycia wykonawcy konserwacji temperatura w pomieszczeniu wzrosła z -22°C do -8°C, zagrożonych jest kilka palet gotowego produktu, a faktura za usługę jest wyższa niż cena samego agregatu skraplającego. Awaria nie była nagła: silnik przez tygodnie nagrzewał się bardziej niż normalnie, a prędkość wibracji na obudowie łożyska rosła, odczyt za odczytem. Nikt nie monitorował żadnego z parametrów.

Istnieje monitorowanie stanu silnika, aby zapobiec dokładnie tej sekwencji. Jest to praktyka polegająca na mierzeniu stanu pracy silnika elektrycznego podczas jego pracy, rozpoznawaniu wczesnych oznak zużycia i podejmowaniu interwencji, zanim drobna usterka przerodzi się w katastrofalną awarię. W przypadku każdego obiektu zależnego od agregatów skraplających – chłodni w supermarkecie, magazynu mrożonek czy zakładu przetwórstwa spożywczego – różnica jest pomiędzy awaryjną wymianą o 3 rano a planowaną, niedrogą naprawą.

W tym przewodniku opisano, co faktycznie mierzy monitorowanie stanu silnika, dlaczego silniki agregatów skraplających zasługują na szczególną uwagę i na co zwrócić uwagę przy zakupie sprzętu, który już obsługuje monitorowanie.

Co faktycznie mierzy monitorowanie stanu silnika

Monitorowanie stanu silnika nie jest jednorazowym odczytem i nie wymaga drogiej platformy korporacyjnej, aby było przydatne. Jest to niewielki zestaw wielkości fizycznych, które razem wzięte opisują, jak daleko silnik odszedł od swojej zdrowej wartości bazowej: temperatura, wibracje i sygnatura elektryczna. Silnik obserwowany zachowuje się znacznie lepiej niż silnik ignorowany.

Temperatura uzwojenia — najwcześniejsza oznaka naprężenia izolacji

Temperatura uzwojenia jest pojedynczym parametrem dostarczającym najwięcej informacji dla silnika pracującego w trybie chłodniczym, ponieważ większość awarii silnika zaczyna się od uszkodzenia izolacji. Silnik z izolacją klasy F jest zaprojektowany na maksymalną temperaturę gorącego punktu wynoszącą 155°C, ale ciągła praca powyżej około 130°C wymiernie przyspiesza starzenie. Klasyczna zasada stosowana w inżynierii silników mówi, że każde 10°C wzrostu powyżej projektowej temperatury uzwojenia skraca o połowę pozostałą trwałość izolacji; silnik pracujący o 20°C cieplej niż jego wartość bazowa ulegnie awarii wiele lat wcześniej, mimo że nigdy nie uruchomi przekaźnika przeciążeniowego. Najbardziej niezawodnym sposobem gromadzenia tych danych są czujniki wbudowane w uzwojenie stojana. W przypadku mniejszych silników regularne skanowanie obudowy silnika w podczerwieni jest znacznie lepsze niż brak pomiarów.

Wibracje — mechaniczny system wczesnego ostrzegania

Badania awarii przemysłowych konsekwentnie umieszczają uszkodzenia łożysk na szczycie listy awarii silników lub w ich pobliżu, a drgania są najwcześniejszym mierzalnym objawem zużycia łożysk. Praktyczną miarą jest prędkość drgań w milimetrach na sekundę (rms), oceniana w odniesieniu do stref dotkliwości określonych w normie ISO 10816-3. Wartość bezwzględna ma znaczenie, ale trend ma większe znaczenie: w silniku, który stopniowo wzrasta od 1,5 do 3,5 mm/s rms w ciągu sześciu miesięcy, pojawia się usterka, nawet jeśli żaden pojedynczy odczyt nie wywoła alarmu. Zamontowane na stałe akcelerometry umożliwiają ciągłe monitorowanie; ręczny miernik wibracji stosowany raz w miesiącu jest całkowicie akceptowalnym punktem wyjścia dla większości operacji przechowywania w chłodniach.

Podpis elektryczny — co ujawnia przebieg prądu

Analiza sygnatury prądu silnika (MCSA) wykorzystuje kształt fali prądu do wykrywania usterek, których temperatura i wibracje nie są w stanie wykryć. Pęknięte pręty wirnika, mimośrodowość wirnika i zakłócenia obciążenia pozostawiają charakterystyczny wzór częstotliwości w prądzie silnika. W przypadku zasilania trójfazowego asymetria prądów między fazami sama w sobie jest ważnym wskaźnikiem: NEMA MG-1 zaleca utrzymywanie asymetrii napięcia poniżej 1%, ponieważ niewielka asymetria napięcia powoduje nieproporcjonalnie wysoką asymetrię prądu i dodatkowe ogrzewanie. Różnica prądu międzyfazowego stale przekraczająca 2-3% powinna skłonić do sprawdzenia zasilania, połączeń lub samego silnika.

Dlaczego silniki agregatów skraplających zasługują na szczególną uwagę?

W chłodnictwie komercyjnym silnik nigdy nie jest tylko silnikiem. Silnik sprężarki jest sercem obiegu czynnika chłodniczego; jego awaria nie powoduje po prostu zatrzymania maszyny. Uwalnia czynnik chłodniczy, zanieczyszcza wsad produktami rozkładu i generuje koszty czyszczenia i napraw, które przewyższają koszt wymiany silnika. Silniki wentylatorów skraplaczy pracują na zewnątrz lub w gorących pomieszczeniach, gdzie obciążenie zapyleniem i wysokie temperatury otoczenia bezpośrednio zwiększają ciśnienie, któremu sprężarka musi pompować. Silniki wentylatorów parownika pracują w zimnym i wilgotnym środowisku, gdzie oblodzenie i kondensacja zagrażają uzwojeniom elektrycznym, nawet gdy niska temperatura utrzymuje chłodną obudowę silnika. Wniosek jest prosty: silniki podłączone do agregatów skraplających pracują w trudniejszych cyklach pracy niż większość silników przemysłowych, dlatego monitorowanie stanu zwraca się tutaj szybciej niż gdziekolwiek indziej.

Silnik sprężarki — najdroższy silnik, który należy zignorować

Sprężarka stanowi największe obciążenie elektryczne w instalacji chłodniczej, a jej awaria powoduje najdłuższy przestój. Zużyte łożysko lub uszkodzone uzwojenie nie sygnalizują się przez regulator temperatury; pojawia się najpierw jako rosnący prąd, rosnąca temperatura uzwojenia lub powoli zmieniająca się sygnatura wibracyjna. Monitorowanie tych ilości zapewnia ostrzeganie z kilkudniowym lub tygodniowym wyprzedzeniem zamiast wezwania pomocy o północy.

Silnik wentylatora skraplacza — cicha pierwsza linia obrony

Silniki wentylatorów skraplacza są małe, niedrogie i często ignorowane. Jednak gdy wentylator zwalnia lub się zatrzymuje, ciśnienie w skraplaczu wzrasta, prąd sprężarki wzrasta, a silnik sprężarki zaczyna się przegrzewać. Silnik wentylatora obserwowany pod kątem prądu i wibracji zapewnia pośrednią, ale bardzo skuteczną ochronę znacznie droższej sprężarki. To także miejsce, gdzie a Jednostka skraplająca chłodzona powietrzem o średniej i niskiej temperaturze z dobrze zaprojektowanymi ścieżkami przepływu powietrza opłaca się: dobry przepływ powietrza przez skraplacz utrzymuje niższą temperaturę zarówno silnika wentylatora, jak i silnika sprężarki.

Dostawcy agregatów skraplających chłodzonych powietrzem o średniej i niskiej temperaturze, firma niestandardowa Sprzedam agregat skraplający chłodzony powietrzem od średniej do niskiej temperatury, jesteśmy niestandardowymi skraplaczami chłodzonymi powietrzem od średniej do niskiej temperatury... Zobacz produkt →

Silnik wentylatora parownika — ten pracujący w najgorszych warunkach

Wentylatory parownika pracują w chłodni, gdzie powietrze jest zimne, ale wilgoć, szron i lód stanowią stałe zagrożenie. Smar łożyskowy gęstnieje w niskiej temperaturze i kondensacja może przedostać się do skrzynek zaciskowych. Silnik wentylatora, nieznacznie określony dla -18°C, pobiera większy prąd i pracuje cieplej niż jego punkt projektowy. Monitorowanie prądu i sprawdzanie wibracji pozwala wykryć te problemy, zanim awaria wentylatora zamieni się w całonocne odszranianie i wymianę.

Na co zwrócić uwagę przy zakupie agregatu skraplającego z myślą o monitorowaniu

Większość problemów związanych z monitorowaniem stanu jest rozstrzyganych w dniu zakupu agregatu skraplającego, a nie w dniu zainstalowania czujnika. Jakość komponentów, możliwości sterownika i konstrukcja przepływu powietrza decydują o tym, jak zauważalny i przewidywalny będzie stan silnika w całym okresie użytkowania urządzenia.

Jakość komponentów i inteligencja sterownika

Zacznij od silników sprężarek i wentylatorów. Agregat zbudowany z dobrze udokumentowanych sprężarek uznanych marek, takich jak Copeland czy Panasonic, ułatwia przyszłą diagnostykę, ponieważ przyczyny ich awarii są dobrze poznane, a części zamienne są powszechnie dostępne. Pełna kontrola procesu w fabryce zmniejsza ryzyko, że nowe urządzenie zostanie dostarczone z ukrytą wadą, która później ujawni się jako przeciążenie silnika.

Następnie sprawdź kontroler. Inteligentne agregaty skraplające rejestrują dane operacyjne — prąd pracy, temperaturę tłoczenia, stan wentylatora, historię alarmów — czyli dokładnie te dane, których potrzebuje program monitorowania stanu. AUSSN Jednostka gorącego fluoru ze zmienną częstotliwością AI do kontroli temperatury idzie o krok dalej: dostosowuje prędkość sprężarki i wentylatora w odpowiedzi na obciążenie w czasie rzeczywistym, zamiast wykonywać stały cykl pracy, redukując w ten sposób cykle termiczne i mechaniczne, które przede wszystkim powodują starzenie się izolacji silnika i łożysk.

Ai Sterowanie temperaturą o zmiennej częstotliwości Jednostka gorącego fluoru o zmiennej częstotliwości S Aosheng dostarcza Ai Sterowanie temperaturą o zmiennej częstotliwości Jednostka gorącego fluoru o zmiennej częstotliwości na sprzedaż, jesteśmy niestandardową... Zobacz produkt →

Planowanie przepływu powietrza, obudowy i instalacji

Na koniec rozważ przepływ powietrza i układ obudowy. Ten sam agregat skraplający zainstalowany w wąskiej przestrzeni z recyrkulacją gorącego powietrza utrzymuje silniki o 10-15°C cieplejsze niż ten zainstalowany z czystą wentylacją, a ta różnica bezpośrednio skraca żywotność silnika. Możesz przeczytać więcej o jak inteligentne konstrukcje agregatów skraplających ulepszają technologię chłodniczą w naszych notatkach branżowych.

Praktyczny plan monitorowania stanu silnika w chłodniach i chłodniach komercyjnych

Na początek nie potrzebujesz skomplikowanego oprogramowania dla przedsiębiorstw. Niewielka, spójna procedura z podstawowymi instrumentami zapewnia większość korzyści, a inteligentne agregaty skraplające z wbudowanymi sterownikami już dostarczają część danych za darmo.

1. Ustal wartości bazowe po oddaniu do eksploatacji lub naprawie każdego silnika. Rejestruj wibracje, prąd roboczy, temperaturę uzwojenia i ciśnienie robocze, gdy system działa normalnie.
2. Powtarzaj pomiary według ustalonego harmonogramu – co miesiąc jest rozsądne w przypadku większości chłodni, co kwartał w przypadku obiektów o niskim zużyciu energii – przy podobnych warunkach obciążenia, aby odczyty pozostały porównywalne.
3. Rejestruj odczyty i porównuj je zarówno z wartościami progowymi bezwzględnymi, jak i poprzednim trendem. Zmiana o 20–30% w stosunku do wartości bazowej jest często bardziej znacząca niż pojedyncze przekroczenie granicy alarmowej.
4. Wykorzystaj dane sterownika z inteligentnych agregatów skraplających jako ciągłe uzupełnienie: godziny pracy, uruchomienia na godzinę, alarmy wysokiej temperatury i bieżąca historia prowadzą do tego samego wniosku.
5. Powiąż monitorowanie z planowaną konserwacją. Gdy silnik otrzymuje nowe paski, oczyszczone cewki lub świeże smarowanie, należy rozpocząć nowy stan bazowy, aby program mógł śledzić stan po remoncie.

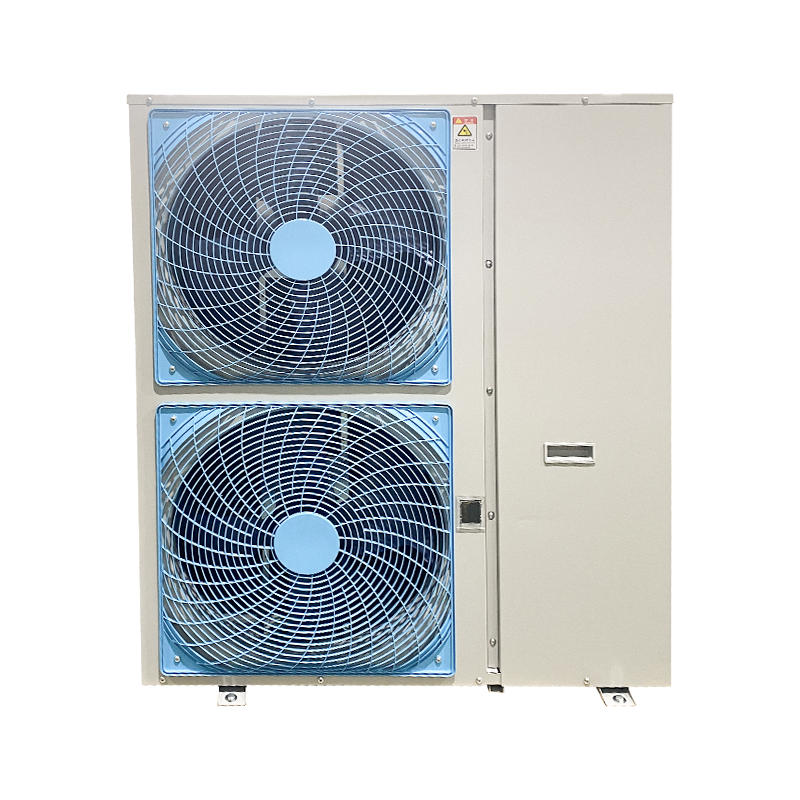

W przypadku mniejszych chłodni instalacja ma takie samo znaczenie jak oprzyrządowanie. Kompaktowe, ciche agregaty skraplające z bocznym wylotem powietrza są często praktycznym wyborem, ponieważ ich ścieżki przepływu powietrza i prześwity są łatwiejsze do utrzymania w czystości, a ich cicha konstrukcja pasuje do przestrzeni w pobliżu obszarów zamieszkałych.

Kompletne podejście umożliwia także połączenie monitorowania z resztą układu chłodniczego. Kompleksowe rozwiązania chłodnicze do komercyjnych chłodni obejmujące wybór sprzętu, instalację i wsparcie posprzedażowe, ułatwiają utrzymanie każdego silnika w pętli zgodnie z tą samą filozofią działania.

Wybór sprzętu zmniejszającego obciążenie związane z monitorowaniem

Najlepszą strategią monitorowania jest ta, która przede wszystkim zapobiega powstawaniu usterek. Dwie decyzje na poziomie sprzętu mają ogromny wpływ na niezawodność silnika w chłodnictwie komercyjnym.

Dopasuj urządzenie do rzeczywistego obciążenia temperaturowego

Agregat skraplający przeznaczony do pracy w zamrażarce ma odpowiednią pojemność skokową sprężarki, przepływ powietrza w skraplaczu i kompatybilność z zaworem rozprężnym w przypadku niskich temperatur parowania. Ciągła praca jednostki granicznej w niskiej temperaturze zmusza silnik do pracy przy wyższym stopniu sprężania i podwyższonej temperaturze uzwojenia — dokładnie w takim stanie, który monitorowanie później sygnalizuje jako nieprawidłowy.

Zmniejsz liczbę komponentów dzięki projektom monoblokowym

W przypadku małych i średnich chłodni konstrukcje monoblokowe zmniejszają liczbę silników instalowanych na miejscu. A montowany od góry monoblokowy agregat skraplający można go zamontować na suficie lub ścianie jako fabrycznie zmontowany pakiet, eliminując potrzebę stosowania długich przewodów czynnika chłodniczego i wielu silników wentylatorów wykonywanych na miejscu. Mniej komponentów oznacza mniej silników do monitorowania, a fabrycznie uszczelniony ładunek czynnika chłodniczego eliminuje główne źródło usterek systemu.

Najlepsi dostawcy monobloków montowanych, firma niestandardowa - Changzhou Aosheng Refrigeratio Aosheng dostarcza monoblok montowany od góry na sprzedaż, jesteśmy dostawcami i firmą niestandardowych monobloków montowanych od góry w Chinach, monoblok montowany od góry... Zobacz produkt →

Monitorowanie stanu silnika nie musi być skomplikowane i nie musi być drogie. Odczyt temperatury, trend wibracji i porównanie prądu pozwalają wykryć zdecydowaną większość awarii silnika, zanim staną się one zdarzeniami awaryjnymi. Pozostałe zmienne — jakość komponentów, inteligencja sterownika, konstrukcja przepływu powietrza i dopasowanie sprzętu do rzeczywistego obciążenia — są ustalane przy wyborze agregatu skraplającego. Wybierz sprzęt, który jest łatwy do obserwacji i zaprojektowany tak, aby działał sprawnie, monitoruj go konsekwentnie, a awaria o 3 w nocy stanie się zdarzeniem, którego można uniknąć, a nie nieuniknionym.
